立ハゼ葺工法 ハーパーズストロングルーフ330
■
特 長
□
強風による屋根の浮き上がり、板鳴りを防止する吊子一体型の屋根工法です。
□
部品点数が少ないため、施工が簡単でスピーディーに行えます。
□
さらにハゼ部分に防水テープを併用する事で、より高い防水性が確保できます。
□
30分耐火構造認定
FP030RF-0164／FP030RF-0165／FP030RF-0166／FP030RF-0167／FP030RF-0168／FP030RF-0169
■

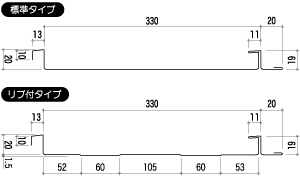

断面図
■
屋根本体断面図
■
仕 様
■
CADデータ
働 き 幅
330 mm
使用板厚
0.4 mm
勾 配
2 / 100 以上
曲率半径
30 m 以上
軒先 納まり図
▼ ダウンロード
妻側 納まり図
▼ ダウンロード
棟 納まり図
▼ ダウンロード
下り棟納まり図
▼ ダウンロード
壁取合納まり図
▼ ダウンロード
壁捨谷納まり図
▼ ダウンロード
300型
／
330型
／
380型
／
385型
／
400型
／ 430型 ／
300C型
／
