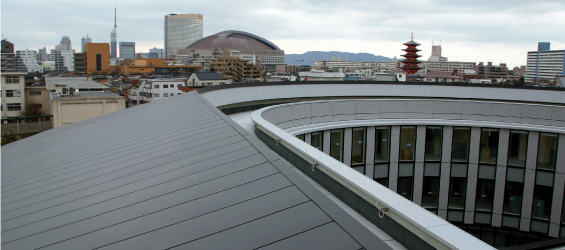

特殊平滑葺 プロムナールーフ ジャストワン
　HOME ＞ 製品情報 ＞ 特殊平滑葺 プロムナールーフ ジャストワン

■ 特　長
□
 施工性に優れたワンタッチ嵌込式オープンジョイント工法は工期短縮に貢献します。
□
 外壁パネルとしても利用の際は、縦・横両方向に施工が可能です。
□
30分耐火構造認定
FP030RF-0164／FP030RF-0165／FP030RF-0166／FP030RF-0167／FP030RF-0168／FP030RF-0169

■ 製品断面図   ■ 仕　様

働 き 幅 450 ・ 783 mm
使用板厚 0.4 mm 〜 0.6 mm
勾　配 20 / 100 以上
曲率半径 60 m 以上
＊下地、気温の変化等により、ジョイント部分の目地寸法が変わる事がありますので了承下さい。

■ CADデータ
軒先 　納まり図 ▼ ダウンロード
妻側　 納まり図 ▼ ダウンロード

棟　　　納まり図

 ▼ ダウンロード
下り棟 納まり図 ▼ ダウンロード
壁取合納まり図 ▼ ダウンロード
壁捨谷納まり図 ▼ ダウンロード
F型 ／　T型 ／　K型 ／ ジャストワン ／ エクセル ／ ▲ページトップ
各製品の標準納まり図、変形屋根の納まり図等のＣＡＤデータ（ＤＸＦ）を配布しております。
当社が過去に施工した物件のご紹介をしております。
